Bagaimana Cara Kerja Teropong
Teropong bekerja berdasarkan prinsip hukum optik, tepatnya dengan memanfaatkan sifat dan perilaku cahaya saat merambat melalui media berbeda. Mari kita lihat satu per satu untuk mengetahui cara kerja teropong, apa saja bagian penting dari teropong, dan cara kerjanya?
Teropong Terdiri Dari Tiga Bagian Optik Untuk Bekerja:
Lensa Mata atau Mata: untuk memfokuskan dan memperbesar gambar virtual yang diproyeksikan
prisma: untuk memperbaiki orientasi gambar – membalik gambar secara vertikal dan horizontal
Lensa objektif: mengumpulkan cahaya datang dan memusatkannya pada titik fokus, biasanya sistem lensa yang terdiri dari 2 lensa atau lebih untuk mengimbangi aberasi
Penjelasan Mudah Cara Kerja Teropong

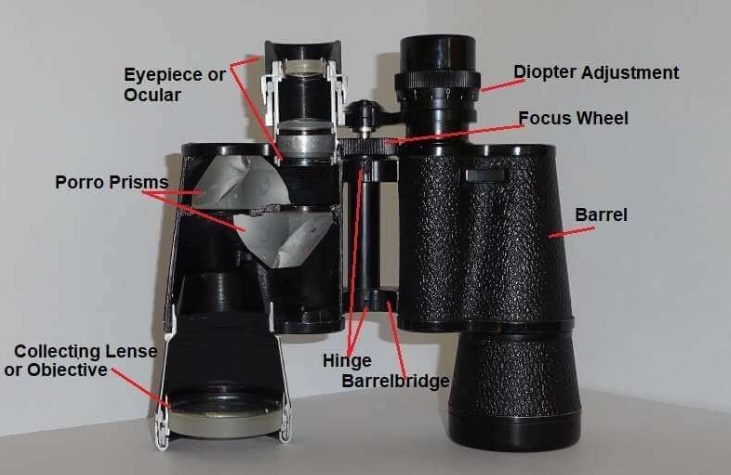

Untuk memahami bagian-bagian teropong dan fungsinya, ada baiknya kita membongkar teropong dan melihat bagian dalamnya. Dengan begitu Anda dapat melihat masing-masing rakitan dan mendapatkan gambaran yang lebih baik tentang cara kerja teropong. Ada sebuahsistem optik dan sistem mekanikuntuk melihat.
Bagian Optik Teropong
Teropong terdiri dari tiga rakitan optik yang membiaskan dan memfokuskan cahaya untuk memperbesar objek yang jauh dan membuatnya tampak lebih dekat. Ketiga komponen penting tersebut adalah lensa objektif, sistem prisma, dan lensa okuler. Mari kita lihat lebih dekat bagian-bagian ini untuk memahami fungsinya dan cara pembesaran teropong.
Lensa objektif
Ituobjektifdengan ukurannya yang besarlensa koleksiterletak di ujung depan atau ujung bawah teropong, tergantung cara Anda melihatnya. Lensa koleksi ditujukan pada objek yang diminatinyamenangkap cahaya.
Semakin besarbukaan– semakin besar diameter lensa, semakin besar daya pengumpulan cahaya yang dimiliki teropong, sehingga gambar yang dihasilkan akan semakin terang. Oleh karena itu, para pemburu atau pecinta pengamatan bintang memilih teropong dengan diameter lensa yang besar. Teropong kompak ringan yang cocok untuk hiking atau penggunaan sesekali mungkin memiliki bukaan yang jauh lebih kecil, sekitar 25 mm. Ukuran aperture dinyatakan dalam angka kedua dari rating teropong yaitu. 8x42
Bayangan perantara maya yang dibuat oleh lensa obyektif terbalik dan dicerminkan. Untuk memperbaikinya, prisma digunakan di dalam teropong.
Sistem Prisma
Tanpa prisma pada teropong, pengamat akan melihat bayangan terbalik. Prisma mengoreksi hal ini, dan juga membantu mengurangi panjang teropong.
Ituprismaterbuat dari kaca mahkota danberfungsi sebagai cermin koreksi. Saat berkas cahaya melewati prisma, beberapa pantulan membalik gambar terbalik dan terbalik yang diproyeksikan oleh lensa objektif, sehingga pengamat dapat melihat gambar yang tampak normal.
Ada dua jenis prisma utama yang digunakan dalam teropong. Ini adalah prisma Porro dan desain prisma atap yang berbeda.
Prisma Porro
Ada dua prisma yang digunakan pada teropong prisma Porro, keduanya dipasang tegak lurus satu sama lain.
Sinar cahaya dipantulkan oleh permukaan bagian dalam dan dibalik dari atas ke bawah pada satu prisma dan dari kiri ke kanan pada prisma lainnya.
Keuntungan teropong dengan sistem prisma Porro adalah pembuatan prisma ini jauh lebih mudah dan murah serta hanya membutuhkan sedikit ruang karena dipasang bersebelahan.
Teropong prisma Porro seringkali memiliki bentuk yang lebih pendek daripada teropong prisma atap.
Prisma Atap
Sistem prisma ini biasanya terdiri dari dua prisma, yang paling sedikit salah satunya berbentuk tepi atap.
Satu sisi badan kaca cat dasar harus dilapisi untuk mengimbangi pergeseran fasa panjang gelombang yang berbeda dan untuk mengurangi pinggiran warna, hal ini membuat prisma atap sedikit lebih mahal daripada prisma Porro.
Koreksi gambar pada teropong prisma atap mungkin mengikuti jalur sinar yang lebih kompleks dibandingkan pada Teropong Porro, namun hasil membalik gambar terbalik dan bayangan cermin dari lensa objektif adalah sama.
Prisma atap memungkinkan teropong yang dibuat lebih ramping dan kompak. Teropong dengan prisma tersebut sedikit lebih sempit dan lebih elegan dibandingkan model dengan prisma Porro tetapi biasanya sedikit lebih mahal karena memerlukan produksi yang lebih rumit.
Lensa mata
Itulensa mata, disebut jugamata, terletak di bagian depan teropong dan merupakan dua lensa yang kita lihat langsung selama observasi.
Eyecup (ekstensi karet pada batang mata) sering digunakan untuk menjaga jarak mata yang benar ke lensa mata dan memberikan perlindungan dari gangguan cahaya miring yang menyimpang.
Lensa mata biasanya terdiri dari dua atau lebih lensa.
Ketika teropong terfokus dengan benar, mata manusia dapat melihat gambar yang diproyeksikan oleh lensa objektif dan sistem prisma.
Bagian Mekanik Teropong
Penyesuaian Diopter
Banyak orang tidak memiliki penglihatan yang kuat pada kedua matanya. Untuk memungkinkan observasi tanpa rasa lelah melalui teropong tersebutpenglihatan yang berbeda harus dikompensasisehingga kedua mata dapat melihat gambar terfokus.
Biasanya, lensa mata kanan dapat disetel dengan baik untuk mengkompensasi perbedaan dioptrik dengan menyesuaikan fokus lensa mata.
Untuk mengaturnya, pejamkan mata kanan dan fokuskan pada suatu objek menggunakan mata kiri (lensa mata tanpa kompensasi diopter) dengan cara memutar Roda Fokus Tengah hingga gambar tajam dan jernih. Kemudian sesuaikan ketajaman pada lensa okuler kedua dengan bantuan Penyesuaian Diopter.
Roda Fokus
Untuk mendapatkan gambar yang tajam dan jernih saat melihat objek pada jarak yang berbeda, selalu perlu mengatur fokus teropong. Memutar kenop fokus (atau roda fokus) akan mendorong keluar atau menarik lensa okuler (atau hanya salah satu lensa okuler) sehingga titik fokus lensa okuler menyatu dengan titik fokus lensa objektif.
Jembatan Barel Dengan Engsel
Teropong hanyalah dua teleskop yang dipasang bersebelahan. Mereka harus menunjuk tepat ke arah yang sama agar pengamat dapat melihat melalui mereka secara bersamaan. Jembatan barel menahanlaras teropong sejajarsatu sama lain sehingga sumbu optik sejajar (berkas cahaya adalahterkolimasi).
Engsel yang bergabung dengan jembatan memungkinkan kita menyesuaikan jarak lensa mata dengan jarak mata individu yang melihatnya.
Barel Atau Tabung
Laras adalah wadah yang menyatukan semua bagian optik. Wadahnya melindungi komponen optik dan menahannya pada posisi stabil sehingga tidak bergeser akibat guncangan mekanis atau saat terjatuh.
Banyak teropong yang lebih baik memiliki segel cincin-O untuk mencegah masuknya air dan kelembapan. Pada banyak model berharga tinggi, interiornya juga diisi dengan gas inert untuk memastikan ketahanan air bahkan saat terendam air.
Jalur Cahaya Dalam Teropong Prisma Porro
Bagaimana Prisma Membalikkan Bayangan
Gambar dari Objek yang dilihat tampak terbalik secara horizontal dan vertikal
Prisma pertama membalikkan bayangan secara vertikal
Prisma kedua membalikkan bayangan secara horizontal
Sebuah bayangan kecil diproyeksikan pada ujung panjang fokus lensa objektif
Mata memperbesar gambar dan menampilkannya ke mata
Bagaimana Gambar Menjadi Fokus
Untuk menyajikan gambar yang fokus dan tajam kepada pemirsa, titik fokus lensa okuler harus menyatu dengan titik fokus lensa objektif.
Cara Menghitung Perbesaran Teropong
Perbesaran teropong juga disebut sebagai "kekuatan", merupakan faktor penilaian penting, yang membantu menentukan tujuan penggunaan instrumen. Ini menunjukkan berapa kali suatu gambar tampak diperbesar bila dilihat melalui teropong dibandingkan jika dilihat dengan mata telanjang.
Bilangan perbesaran merupakan hasil bagi dari panjang fokus lensa dan panjang fokus lensa okuler. Dalam contoh di atas, hal itu akan terjadi240 / 24 = 10
Perbesaran teropong dinyatakan dalam angka pertama dari peringkat binokular yaitu.8x42
Faktor pembesaran paling populer adalah 8x dan 10x. Pada perbesaran 10x, benda yang berjarak 100 meter tampak seolah-olah berada pada jarak 10 meter.
Rangkuman Bagian-Bagian Teropong Dan Fungsinya
Sangat menarik bagaimana cara kerja teropong, dan bagaimana mereka pada dasarnya disatukan dari susunan tiga bagian optik yang sangat sederhana: Lensa Mata, Prisma, dan Lensa Objektif.
ItuLensa objektifadalah lensa besar di ujung depan teropong yang menghadap objek yang dilihat. Diameter lensa objektif disebutbukaan.Ukuran lensa menentukan resolusi (ketajaman) dan banyaknya cahaya yang dapat dikumpulkan. Gambar yang diambil dari objektif dicerminkan dan terbalik.
prismadigunakan untuk memperbaiki gambar. Ketika sinar cahaya dari bayangan terbalik melewati prisma, sinar tersebut dipantulkan pada permukaan bagian dalam prisma dan keluar sebagai bayangan normal yang tampak nyata. Jenis prisma tersebut adalah prisma Porro dan prisma atap.
ItuLensa mataatau okuler adalah bagian yang dilihat pengguna. Bayangan yang dikumpulkan dan diproyeksikan oleh lensa objektif pada ujung panjang fokusnya, diperbesar oleh lensa okuler dan disajikan kepada mata yang melihatnya.
